【Linux】依赖Netfilter Hook编写自定义内核模块

1.什么是内核模块

模块是可以根据需要加载和卸载到内核中的代码片段,通过动态挂载的方式可以扩展内核的功能，而无需重启系统。例如，一种类型的模块是设备驱动程序，它允许内核访问连接到系统的硬件。如果没有内核模块，我们必须修改内核代码，将新功能代码片段兼容添加到内核源码中，然后重新编译内核镜像。
除了会让内核越来越大之外，还有一个缺点，即每次我们想要新功能时都需要我们重建和重启内核，并且一旦代码质量过低就会导致内核崩溃的严重事故。

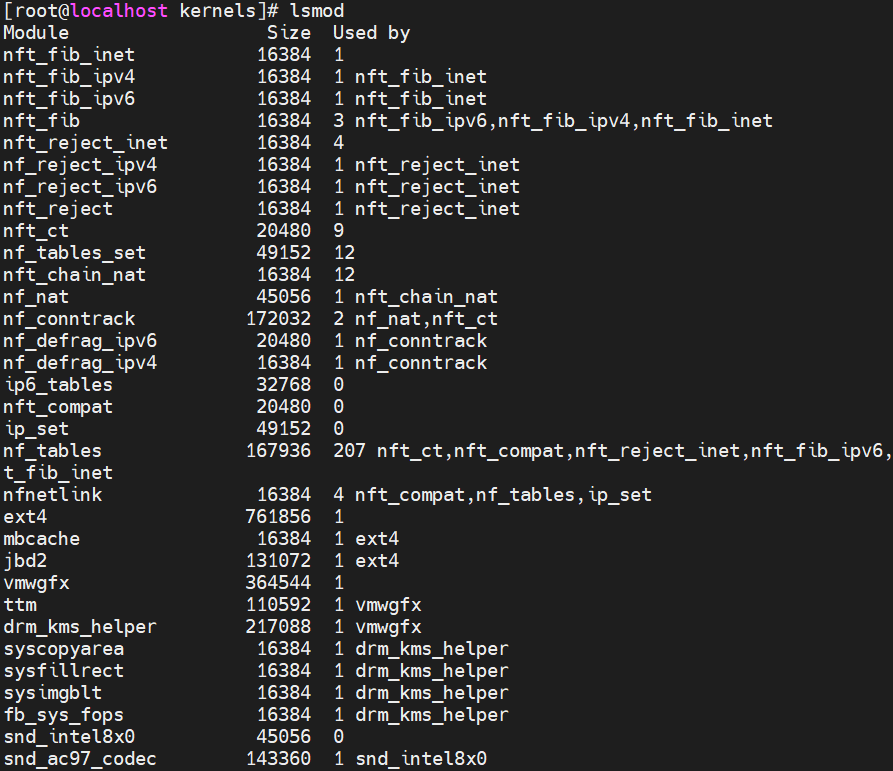

查看系统中的内核模块可以使用lsmod命令查看

lsmod

2.编写一个简单的内核模块

下面代码段就是最简单的内核模块，当内核模块挂载成功，通过printk()打印出Hello World!!!,当内核模块卸载成功，通过printk()打印出I am dead.，键入dmesg就可以内核日志。

编写内核模块还要关注当前的内核版本，不同版本某些函数的定义不同，会影响编译是否成功

运行环境：

Linux版本: CentOS 8.2
Kernel版本: 4.18.0-348.2.1.el8_5.x86_64

#include <linux/module.h>    // included for all kernel modules
#include <linux/kernel.h>    // included for KERN_INFO
#include <linux/init.h>      // included for __init and __exit macros

static int __init hello_init(void)
{
    printk(KERN_INFO "Hello World!!!\n");
    return 0;    // Non-zero return means that the module couldn't be loaded.
}

static void __exit hello_cleanup(void)
{
  printk(KERN_INFO "I am dead.\n");
}

module_init(hello_init);
module_exit(hello_cleanup);

module_init()和module_exit()分别为内核模块固定的初始化函数和退出清理函数
hello_init和hello_cleanup分别为需要被加载的自定义初始化函数和退出函数，内部就是扩展功能代码，能够被加载到内核模块框架
printk()是内核的日志记录函数，用于记录信息或发出警告，每个printk()都可以带有一个日志优先级，一共有8个优先级，内核有宏，可以在linux/kernel.h中查看宏定义。如果未指定优先级，则将使用默认优先级DEFAULT_MESSAGE_LOGLEVEL

3.如何编译内核模块

编译内核模块需要依赖Makefile文件，编译成功后会输出一个后缀名为ko的文件，该文件就是我们编写的内核模块

通过insmod xxx.ko挂载
通过rmmod xxx卸载

Makefile文件格式如下：

## 如果涉及多个文件，就添加多行并指定文件名称
obj-m += hello.o

all:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules

clean:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean

保存文件后和内核模块c文件放置在同目录下，然后通过make命令就可以编译出内核模块

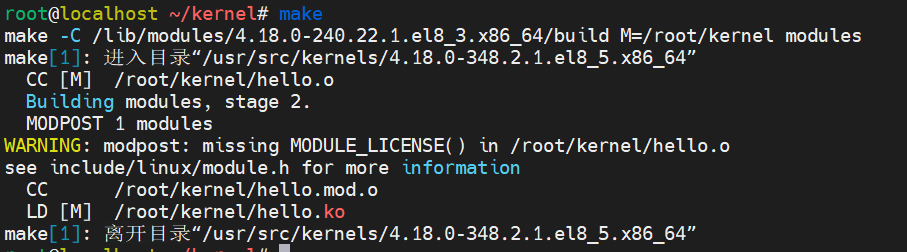

编译模块

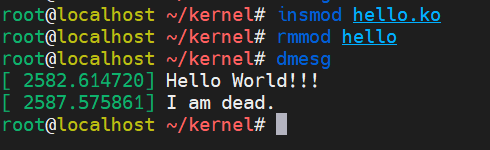

挂载和卸载内核模块的效果：

模块效果

4.解决编译过程的问题

执行make编译后出现make: *** /lib/modules/4.18.0-348.2.1.el8_5.x86_64/build/: No such file or directory. Stop.

该问题是系统没有安装内核开发包，可以看下/usr/src/kernels/,如果该目录下是空的，则可以说明没有安装内核开发包

安装内核开发包的命令：

## 查找yum源支持的版本
yum list |grep kernel
## 安装开发包
yum install kernel-devel.x86_64

安装完成后，在/lib/modules/4.18.0-348.2.1.el8_5.x86_64目录下，通过ls -l查看build文件的链接,
如果没有指向build -> ../../../../usr/src/kernels/4.18.0-348.2.1.el8_5.x86_64/的链接则需要重新创建一个软链接

操作命令如下：
ln -s ../../../../usr/src/kernels/4.18.0-348.2.1.el8_5.x86_64/ build

创建软链接完成后，重新编译就可以

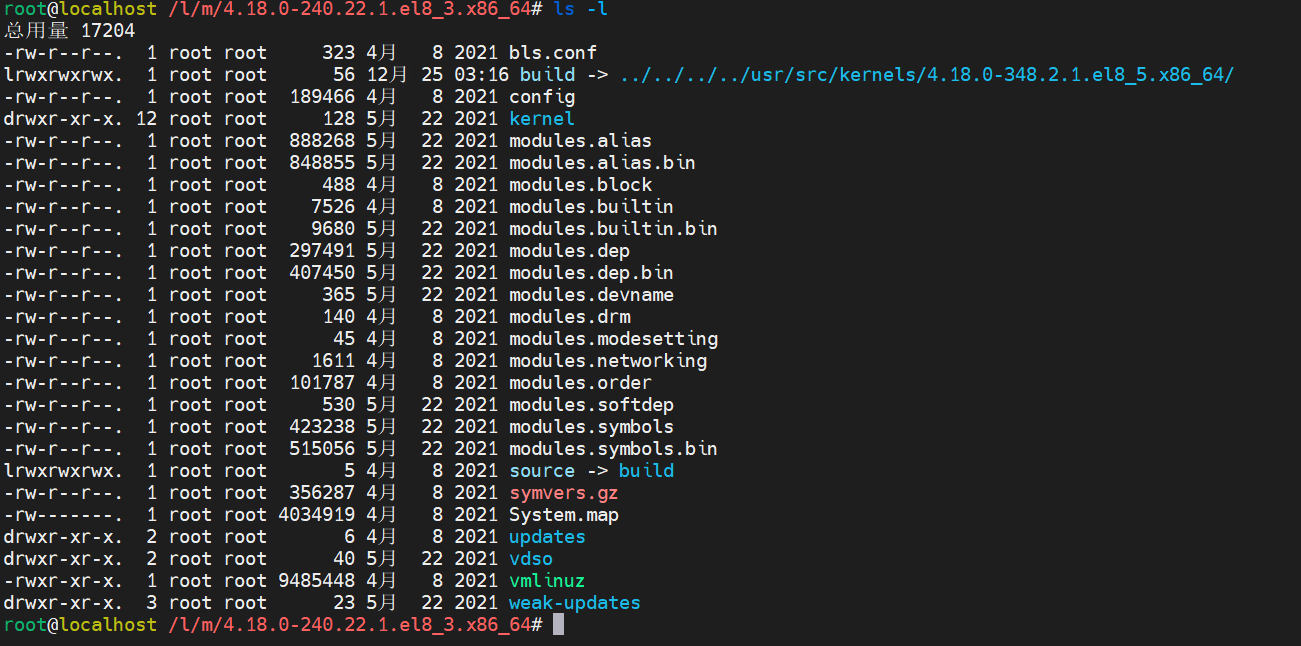

查看软链接

5.Netfilter Hook

Netfiler框架是Linux防火墙的内核实现，常见的iptables和firewalld本质都是调用Netfilter来实现流量包的处理，另外还提供了hook机制来实现功能扩展，在内核里，每个网络命名空间（network namespace）都给ipv4、ipv6、arp、bridge、decnet等维持一个netfilter钩子列表（struct nf_hook_entries *hooks[5]）

netfilter提供5个hook点：

NF_INET_PRE_ROUTING：刚刚进入网络层的数据包通过此点（刚刚进行完版本号，校验和等检测），源地址转换在此点进行；
NF_INET_LOCAL_IN：经路由查找后，送往本机的通过此检查点，INPUT包过滤在此点进行；
NF_INET_FORWARD：转发的包通过此检测点，FORWARD包过滤在此点进行；
NF_INET_LOCAL_OUT：所有马上要通过网卡出去的包通过此检测点，内置的目的地址转换功能（包括地址伪装）在此点进行；
NF_INET_POST_ROUTING：本机进程发出的包通过此检测点，OUTPUT包过滤在此点进行。

通过这些hook点，可以让我们注册回调函数，扩展流量包处理功能，实现类似NAT、包过滤、追踪记录等，包的走向路径图可以参考下图：

netfilter

6.编写Netfiler Hook函数

目标：基于netfilter hook在prerouting和postrouting打印出当前的目的ip和目的port

思路：

编写hook函数
将hook函数注册到hook options结构体
调用nf_register_net_hook和nf_unregister_net_hook完成hook函数的加载和卸载

Kernel版本为4.18的nf_hook函数定义为：

typedef unsigned int nf_hookfn(void *priv,
                   struct sk_buff *skb,
                   const struct nf_hook_state *state);
struct nf_hook_ops {
    /* User fills in from here down. */
    nf_hookfn       *hook;
    struct net_device   *dev;
    void            *priv;
    u_int8_t        pf;
    unsigned int        hooknum;
    /* Hooks are ordered in ascending priority. */
    int         priority;
};

struct nf_hook_state {
    unsigned int hook;
    u_int8_t pf;
    struct net_device *in;
    struct net_device *out;
    struct sock *sk;
    struct net *net;
    int (*okfn)(struct net *, struct sock *, struct sk_buff *);
};

关注nf_hook_ops结构体的参数

nf_hookfn: 自定义的nfhook函数
pf: 协议簇，主要种类列表
- PF_INET：ipv4协议
- PF_INET6: ipv6协议
- PF_ARP: arp协议
- PF_BRIDGE: 二层网桥协议
hooknum: 指定加载自定义函数的hook点位置

priority: 执行优先级

enum nf_ip_hook_priorities {
	NF_IP_PRI_FIRST = INT_MIN,
	NF_IP_PRI_RAW_BEFORE_DEFRAG = -450,
	NF_IP_PRI_CONNTRACK_DEFRAG = -400,
	NF_IP_PRI_RAW = -300,
	NF_IP_PRI_SELINUX_FIRST = -225,
	NF_IP_PRI_CONNTRACK = -200,
	NF_IP_PRI_MANGLE = -150,
	NF_IP_PRI_NAT_DST = -100,
	NF_IP_PRI_FILTER = 0,
	NF_IP_PRI_SECURITY = 50,
	NF_IP_PRI_NAT_SRC = 100,
	NF_IP_PRI_SELINUX_LAST = 225,
	NF_IP_PRI_CONNTRACK_HELPER = 300,
	NF_IP_PRI_CONNTRACK_CONFIRM = INT_MAX,
	NF_IP_PRI_LAST = INT_MAX,
};

注意：上面列举的hook点和hook优先级都是指定ip层（三层），如果涉及到bridge还有二层的hook点和hook优先级

涉及bridge的hook点和优先级

/* Bridge Hooks */
/* After promisc drops, checksum checks. */
#define NF_BR_PRE_ROUTING	0
/* If the packet is destined for this box. */
#define NF_BR_LOCAL_IN		1
/* If the packet is destined for another interface. */
#define NF_BR_FORWARD		2
/* Packets coming from a local process. */
#define NF_BR_LOCAL_OUT		3
/* Packets about to hit the wire. */
#define NF_BR_POST_ROUTING	4
/* Not really a hook, but used for the ebtables broute table */
#define NF_BR_BROUTING		5
#define NF_BR_NUMHOOKS		6

// 优先级
enum nf_br_hook_priorities {
	NF_BR_PRI_FIRST = INT_MIN,
	NF_BR_PRI_NAT_DST_BRIDGED = -300,
	NF_BR_PRI_FILTER_BRIDGED = -200,
	NF_BR_PRI_BRNF = 0,
	NF_BR_PRI_NAT_DST_OTHER = 100,
	NF_BR_PRI_FILTER_OTHER = 200,
	NF_BR_PRI_NAT_SRC = 300,
	NF_BR_PRI_LAST = INT_MAX,
};

netfilter二层和三层之间的路径走向

netfiter路径

6.1 编写hook函数

prerouting hook 函数

// prerouting hook function
unsigned int pre_hookfn(void *priv,
                        struct sk_buff *skb,
                        const struct nf_hook_state *state)
{
  struct iphdr *iph = ip_hdr(skb);
  struct tcphdr *tcph = tcp_hdr(skb);
  printk(KERN_INFO "prerouting dest ip:port",ip->daddr,ntohs(tcph->dest));
  return NF_ACCEPT;
}

**postrouting hook 函数 **

// postrouting hook function
unsigned int post_hookfn(void *priv,
                         struct sk_buff *skb,
                         const struct nf_hook_state *state)
{
  struct iphdr *iph = ip_hdr(skb);
  struct tcphdr *tcph = tcp_hdr(skb);
  printk(KERN_INFO "postrouting dest ip:port",ip->daddr,ntohs(tcph->dest));
  return NF_ACCEPT;
}

6.2 注册option

static struct nf_hook_ops in_nfho;  //net filter hook option struct
static struct nf_hook_ops out_nfho; //net filter hook option struct

// nfhook init function
static int nf_init_fn(void)
{
  in_nfho.hook = pre_hookfn;
  in_nfho.pf = PF_INET;
  in_nfho.hooknum = NF_INET_PRE_ROUTING;
  in_nfho.priority = NF_IP_PRI_FIRST;

  out_nfho.hook = post_hookfn;
  out_nfho.pf = PF_INET;
  out_nfho.hooknum = NF_INET_POST_ROUTING;
  out_nfho.priority = NF_IP_PRI_FIRST;

  nf_register_net_hook(&init_net, &in_nfho);
  nf_register_net_hook(&init_net, &out_nfho);
  return 0;
}

6.3 完整代码程序

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/ip.h>
#include <linux/tcp.h>
#include <linux/netfilter_ipv4.h>

static struct nf_hook_ops in_nfho;  //net filter hook option struct
static struct nf_hook_ops out_nfho; //net filter hook option struct

// prerouting hook function
unsigned int pre_hookfn(void *priv,
                        struct sk_buff *skb,
                        const struct nf_hook_state *state)
{
  struct iphdr *iph = ip_hdr(skb);
  struct tcphdr *tcph = tcp_hdr(skb);
  printk(KERN_INFO "prerouting dest %pI4:%d\n",&iph->daddr,ntohs(tcph->dest));
  return NF_ACCEPT;
}

// postrouting hook function
unsigned int post_hookfn(void *priv,
                         struct sk_buff *skb,
                         const struct nf_hook_state *state)
{
  struct iphdr *iph = ip_hdr(skb);
  struct tcphdr *tcph = tcp_hdr(skb);
  // iph->saddr = in_aton("1.1.1.1");
  printk("postrouting dest %pI4:%d\n",&iph->daddr,ntohs(tcph->dest));
  return NF_ACCEPT;
}

// nfhook init function
static int nf_init_fn(void)
{
  in_nfho.hook = pre_hookfn;
  in_nfho.pf = PF_INET;
  in_nfho.hooknum = NF_INET_PRE_ROUTING;
  in_nfho.priority = NF_IP_PRI_FIRST;

  out_nfho.hook = post_hookfn;
  out_nfho.pf = PF_INET;
  out_nfho.hooknum = NF_INET_POST_ROUTING;
  out_nfho.priority = NF_IP_PRI_FIRST;

  nf_register_net_hook(&init_net, &in_nfho);
  nf_register_net_hook(&init_net, &out_nfho);
  return 0;
}

static int nfhook_init(void)
{
  printk("[+] Register tcp kernel module!\n");
  return nf_init_fn();
}

static void nfhook_exit(void)
{

  nf_unregister_net_hook(&init_net, &in_nfho);
  nf_unregister_net_hook(&init_net, &out_nfho);
  printk(KERN_INFO "[+] Unregister tcp kernel module!\n");
}

module_init(nfhook_init);
module_exit(nfhook_exit);

挂载效果：

挂载效果
